Закладной профиль Аквастоп ТПМ

Закладные профили ТПМ 11/14 с компенсатором из термоэластопласта используются для деформационных швов шириной 7-12 мм и без горизонтальных перемещений. Допускается эксплуатация при интенсивных нагрузках грузопассажирским и грузовым транспортом, спецтехникой.

Уровень нагрузки для профилей Аквастоп отличается, в зависимости от предназначения и сферы применения:

• Для пешеходных зон это не ниже 0,03 МПа. Для торговых центров, магазинов и общественных площадок – от 0,1 МПа.
• При расчете нагрузок от автотранспорта, нужно учитывать его тип. Для легковых транспортных средств это 0,3 МПа, для грузопассажирских минивэнов и внедорожников – 0,4 МПа. Для пассажирского транспорта, включая автобусы и троллейбусы – 0,75-0,85 МПа. Для грузового автотранспорта и спецтехники – от 0,35 до 0,94 МПа, в зависимости от массы машины.
• В отдельную категорию выделяются тяжеловесные погрузчики. Разрешенная нагрузка для пневматических шин – 1 МПа, для цельнолитых – 2,1 МПа, для бандажных – 3 МПа.
• Внутрискладской напольный транспорт предполагает еще большие нагрузки. В этом случае для резиновых шин разрешенная нагрузка составляет 3 МПа, для полиуретановых – 7 МПа, для полиамидных – 22 МПа, а для стальных колес без шин – 200 МПа.

Ассортимент профилей ТПМ 11/14

Профили ТПМ 11/14 представлены в нескольких вариациях:

• ТПМ-11/007. Ширина деформационного шва – 7 мм. Ширина профиля – 64 мм. Высота – 11 мм.
• ТПМ-14/012. Ширина деформационного шва – 12 мм. Ширина профиля – 64 мм. Высота – 14 мм.

Допустимый уровень нагрузок для профилей ТПА 12/15/20 – 0,6 МПа. Допустимый сдвиг и растяжение – 2 мм, смещение – 1 мм.

Ширина профиля подбирается с учетом ширины шва и его горизонтальных смещений. Учитывайте, что разнос опор будет больше фактической ширины шва.

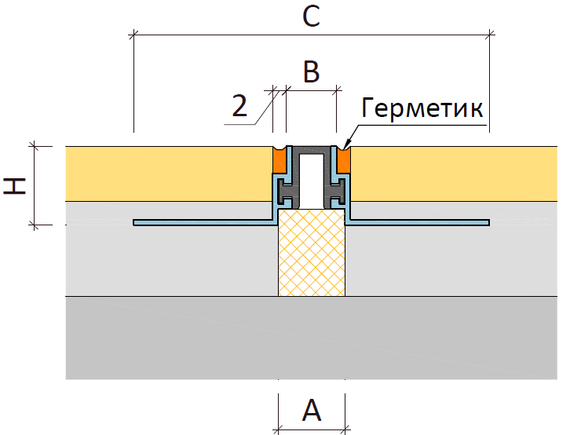

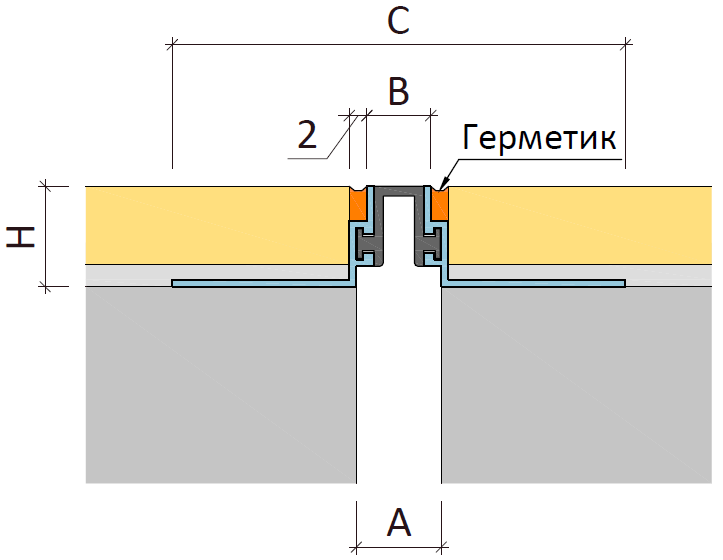

Возможные исполнения профиля ТПМ
